【iPhone/iPad】iOS 7の「Artwork.car」ファイルを展開する方法

2014/01/11　20:43

iOS 6までは「[email protected]」というファイルがiPhoneやiPadのUI画像を構築していたのですが、iOS 7になってから「UIKit_NewArtwork.car」や「UIKit_OriginalArtwork.car」という「.car」という拡張子の圧縮ファイルになりました。

今回は、その「.car」ファイルを展開する方法を紹介いたします。

「.car」ファイル展開に必要なもの

  • Mac OSX 10.8.5以降
  • Xcode 5以降
展開する方法は2種類あります。

iOS-Artwork-Extractorを使用する方法

1．以下のファイルをダウロード

Link：0xced/iOS-Artwork-Extractor
右側にある「Download ZIP」をクリックでダウロード出来ます。

2．「iOS Artwork Extractor.xcodeproj」を開く

3．Xcodeが起動するので左上の三角マークをクリック


4．iOSシミュレータが起動し、以下の様な画面になります。

5．Save Allをクリックするとデスクトップに画像が保存されます。

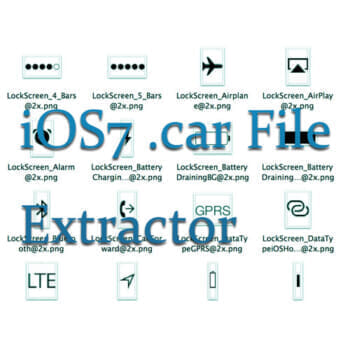

6．中身を見てみると色々なフレームワークの画像が抽出されていることがわかります。


cartoolを使用する方法

1．以下のプロジェクトを使用します

Link：steventroughtonsmith/cartool
2．「cartool.xcodeproj」を開き、Xcodeで同様の手順でビルドします。
ビルドしたもの：catool.zip
3．iPhoneなどから「UIKit_NewArtwork.car」と「UIKit_OriginalArtwork.car」をMacに転送

場所：/System/Library/Frameworks/UIKit.framework

iFunBoxやiFileで抽出

4．ターミナルを起動し、以下のように実行

./cartool [.carファイル] [展開するディレクトリ]

展開完了！！

注意点として、展開先のディレクトリを事前に作っておくこと
（Desktopなどに展開すると大変なことになります）

デモンストレーションVideo



という訳で、iOSに含まれている「.car」ファイルを展開することが可能です。

それを再構築する方法は今のところありませんが、WinterBoardが新しくなったらiPhoneの見た目も自分好みに変えることができるかもしれません。

それまでテーマ職人さんは、画像ファイルとにらめっこしてみるのもいいかと思います。でわでわ！
